CAN Netzwerk CANnet
Hersteller
Profil
CiA-417
Beschreibung
Die Systemkabel bestehen aus 4 Adern 0,75 mm². Zwei Adern (sw/rt) zu Spannungsversorgung und zwei Adern (ws/bl) als Bus Leitung. Die Spannungsversorgung und Bus Leitung sind jeweils miteinander paarverseilt.
Um eine einfache und sichere Installation der einzelnen CANopen Komponenten durchzuführen, bietet der Einsatz von vorkonfektionierten Kabelsegmenten deutliche Vorteile.
- Kompatibilität zu allen SCHAEFER CANopen Produkten
- Geringe Montagezeiten
- Enorme Zeit- und Kosteneinparung
- Hohe Kontaktsicherheit
- Keine Zuschnitt von Kabelsegmenten
- Keine Schraubklemme
- Kein Anschlussplan erforderlich
- Falsche Klemmenbelegung ausgeschlossen
- Einfach und sichere Planung
- Einfachste Erweiterung des CAN Netzwerks
- Kein Werkzeug zum Errichten eines CAN Netzwerks erforderlich
- Kein spezifisches Wissen über CANopen erforderlich
Status
Folgende Kabelsegmente sind verfügar
Elemente
Anschlusskabel ASK5000
Netzabschluss NT120
Beschreibung folgt!
Links

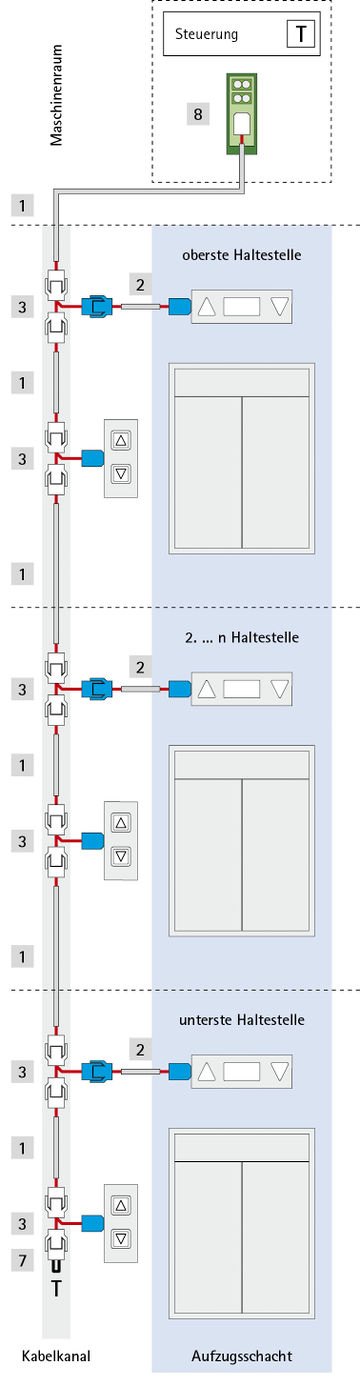

Verkabelungsbeispiel: http://www.ws-schaefer.de/fileadmin/seiten/produkte/canopen/DE_04_Bus_Systems_01_CANopen.pdf
Verbindungsstecker: Mini-Fit Jr.
